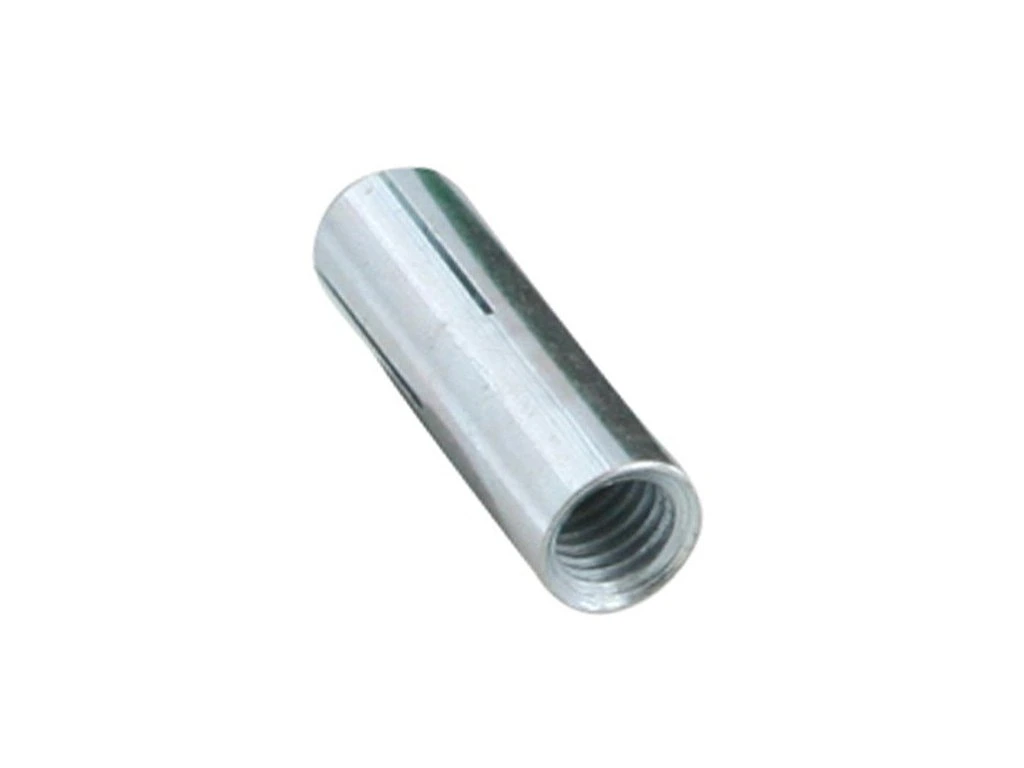

WALRAVEN WDI1 úderová kotva M8x30mm, ocel, 6103008

Kód: 63372

Neohodnoceno

10 Kč / ks 8,26 Kč bez DPH

Odesíláme do 3-5 dnů

Možnosti doručení

úderová kotva

jednoduchá a rychlá instalace
střední únosnost
žádný límec při osazení kotvy při větší hloubce otvoru
materiál: ocel
pozinkováno
ETA Schválení ETAG001 část 6 pro skupinové použití v nenosných konstrukcích
třída požární odolnosti R30-R120 pro navrhování kotevních prvků vystavených požáru (M8-M16)
druh podkladu:
- trhlinový beton
- netrhlinový beton

6103006_M

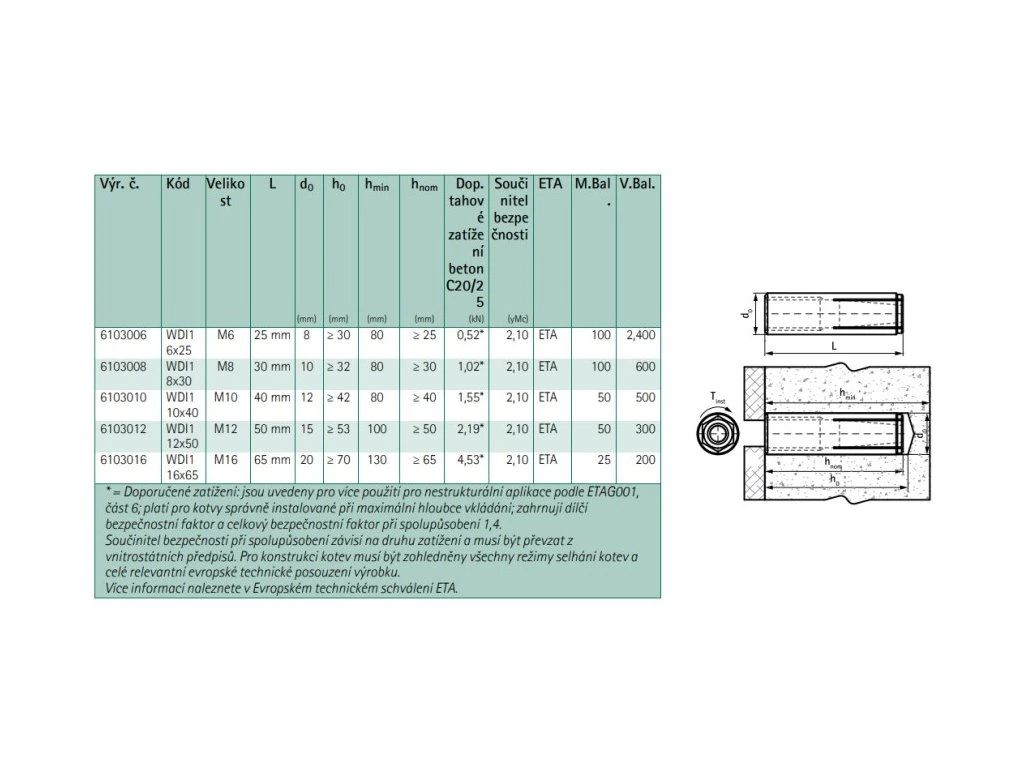

Výr. č.	Kód	Velikost	L	d0 (mm)	h0 (mm)	hmin (mm)	hnom (mm)	Dop. zatížení v tahu beton C20/25 (kN)	ETA	M.Bal.	V.Bal.	Sj.	Váha (g)
6103006	WDI1 6x25	M6	25 mm	8	≥ 30	80	≥ 25	0,52*	ETA	100	2 400	ks	7.00
6103008	WDI1 8x30	M8	30 mm	10	≥ 32	80	≥ 30	1,02*	ETA	100	600	ks	12.00
6103010	WDI1 10x40	M10	40 mm	12	≥ 42	80	≥ 40	1,55*	ETA	50	500	ks	24.00
6103012	WDI1 12x50	M12	50 mm	15	≥ 53	100	≥ 50	2,19*	ETA	50	300	ks	47.00
6103016	WDI1 16x65	M16	65 mm	20	≥ 70	130	≥ 65	4,53*	ETA	25	200	ks	109.00

* Doporučené zatížení: jsou uvedeny pro skupinové použití v nenosných konstrukcích podle ETAG001, část 6; platí pro kotvy správně instalované při maximální hloubce vkládání; zahrnují dílčí bezpečnostní faktor a celkový bezpečnostní faktor při spolupůsobení 1,4.
Součinitel bezpečnosti při spolupůsobení závisí na druhu zatížení a musí být převzat z vnitrostátních předpisů. Pro konstrukci kotev musí být zohledněny všechny režimy selhání kotev a celé relevantní evropské technické posouzení výrobku.
Více informací naleznete v Evropském technickém schválení ETA.
