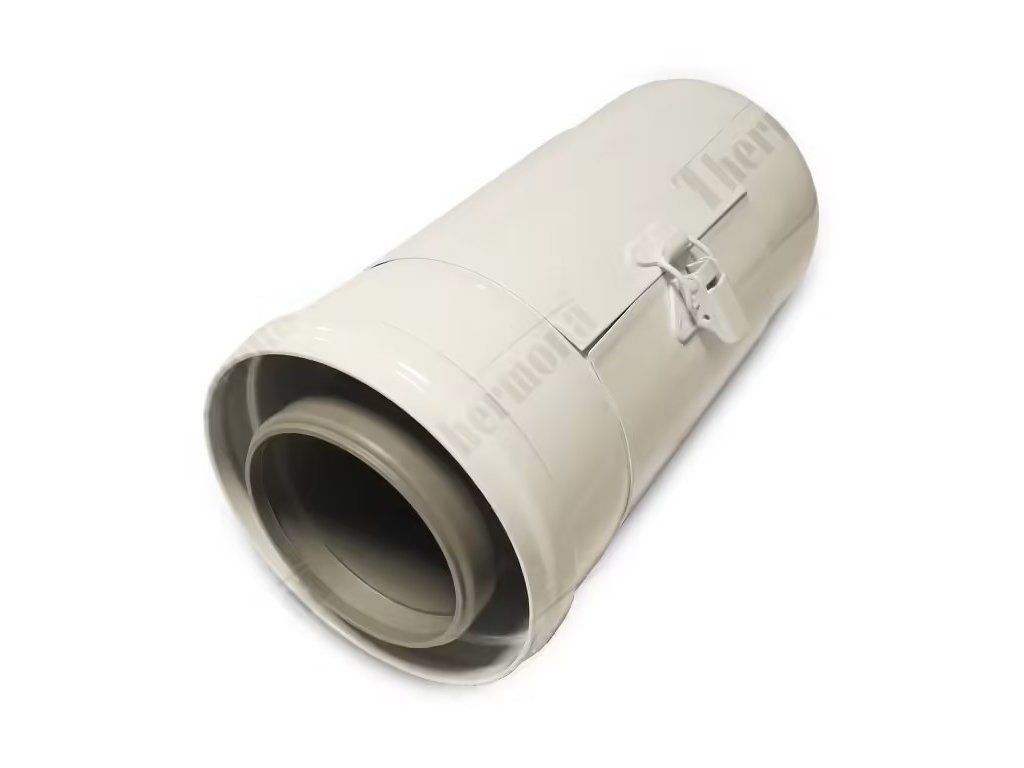

Vsuvka s kontrolním otvorem průměr 80/125, 211265
Kód: 59833Detailní popis produktu
Odkouření je určeno pro plynové kondenzační kotle s maximální teplotou spalin 120 °C v přetlakovém nebo podtlakovém provozu. Systém odkouření v tomto provedení vede spaliny vnitřní polypropylenovou trubkou o průměru 80 mm a vzduch pro spalování se nasává plechovou lakovanou trubkou o průměru 125 mm.
Obsah balení
- Vsuvka s kontrolním otvorem o délce 250 mm

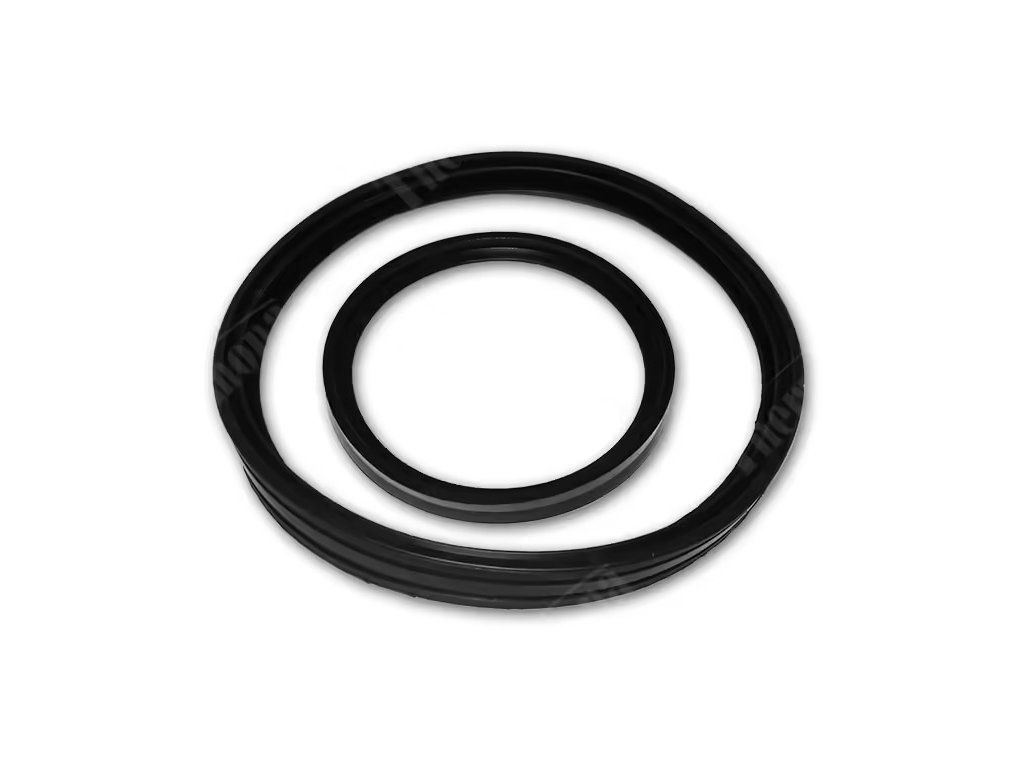

- 1 ks těsnící kroužek 125 mm
- 1 ks těsnící kroužek 80 mm
Charakteristika
- plechová bíle lakovaná vnější trubka
- polypropylenová odolná vnitřní trubka
- kontrolní otvor o velikosti 90x90 mm
- maximální délku odtahu zkracuje o 0,25 m
Příklady instalace systému odkouření ø 80/125
Vertikální odtah spalin
A - instalace na šikmé střeše
B - instalace na ploché střeše
| Název položky | Obj. číslo | |
|---|---|---|
| 1 | Redukční příruba z ø 60/100 na ø 80/125 s měřícími místy, pro 14, 18, 24, 25 a 35 KD... | 24678 |
| 1 | Redukční příruba z ø 80/105 na ø 80/125 s měřícími místy, pro 49 a 65 KD | 27468 |
| 2 | Vsuvka s kontrolním otvorem ø 80/125 | 211265 |
| 3 | Koleno souosé ø 80/125, 45° | 26432 |
| 4 | Trubka souosá prodlužovací ø 80/125 - 0,5 m Trubka souosá prodlužovací ø 80/125 - 1,0 m | 24675 27004 |
| 5 | Průchodka střechou šikmá, otvor ø 125 mm | 28014 |
| 6 | Komínek vertikální ø 80/125 | 211255 |
| 7 | Průchodka střechou rovná, otvor ø 125 mm | 20363 |
| 8 | Koleno ø 80/125, 90° s kontrolním otvorem | 27648 |
| 9 | Trubka sání - výdech ø 80/125, 1 m | 27003 |
| Koleno souosé ø 80/125, 90° | 24676 |
Doplňkové parametry
| Kategorie: | Koaxiální systém 80/125 |
|---|---|
| Záruka: | 24 |
| Hmotnost: | 1.5 kg |
| Výrobce: | Thermona |
