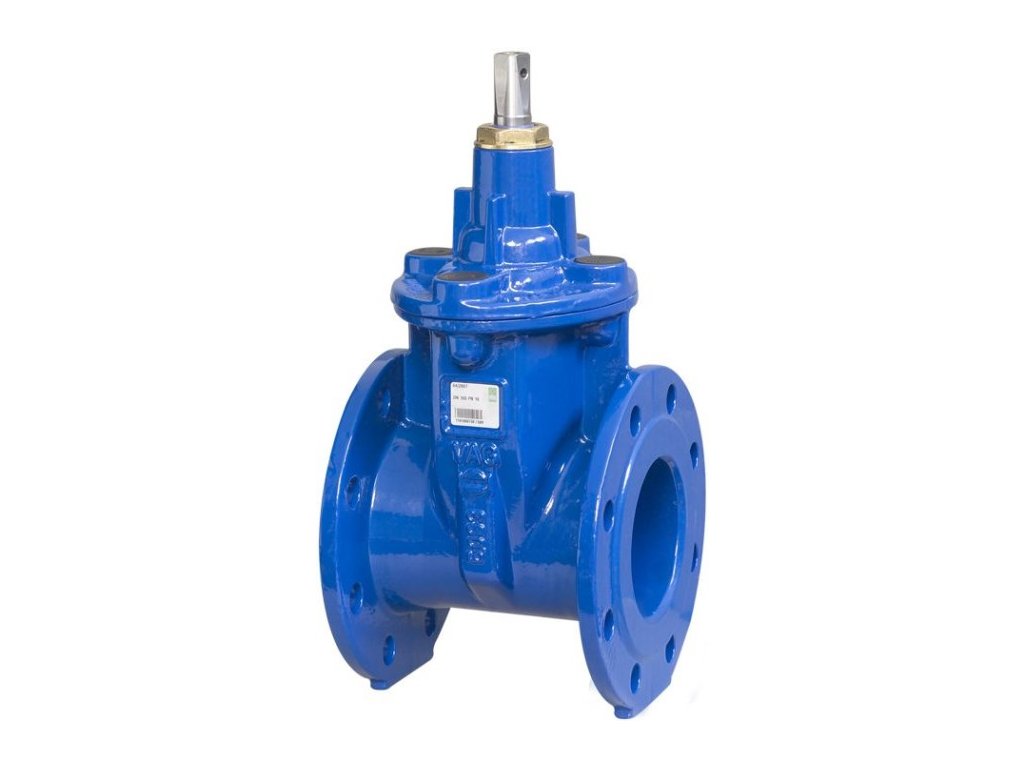

VAG EKO PLUS TYP 001 šoupátko DN150, PN10-16, přírubové, měkkotěsnící plnoprůtočné, uzavírací, krátké, pitná voda, litina, 3-28-00906-100

Detailní popis produktu

• Měkkotěsnicí plnoprůtočné šoupátko se třemi O-kroužky v ucpávce.
• Vřeteno točivé nestoupající se závitem uvnitř šoupátkové komory.
• S integrovaným adaptérem pro jištěné spojení se zemní soupravou (DN 40 … 300).
• Klín celopogumován antibakteriální pryží s vedením po celé délce zdvihu.
• Velmi nízké ovládací momenty díky plastovému vedení na klínu.
• Bezúdržbové korozivzdorné utěsnění vřetene.
• Šrouby víka není nutné dodatečně zalévat voskem.
• Při plně otevřeném šoupátku je možné vyměnit ucpávku i pod tlakem.
• Konstrukce se zvýšenou bezpečností proti stržení závitu vřetene a vřetenové matice.
• Vřeteno kované z jednoho kusu se závitem válcovaným za studena.
• U DN  500 a DN  600 je EKO®plus Měkkotěsnicí šoupátko standardně vybaveno vnějším obtokem (tzv. bypassové potrubí).

Ovládání

• Šoupátkovým klíčem, ručním kolem nebo pomocí zemní soupravy (požadavek na ruční kolo je třeba uvést do objednávky).
• Uzávěr zavírá, otáčíme-li ovládacím koncem doprava.

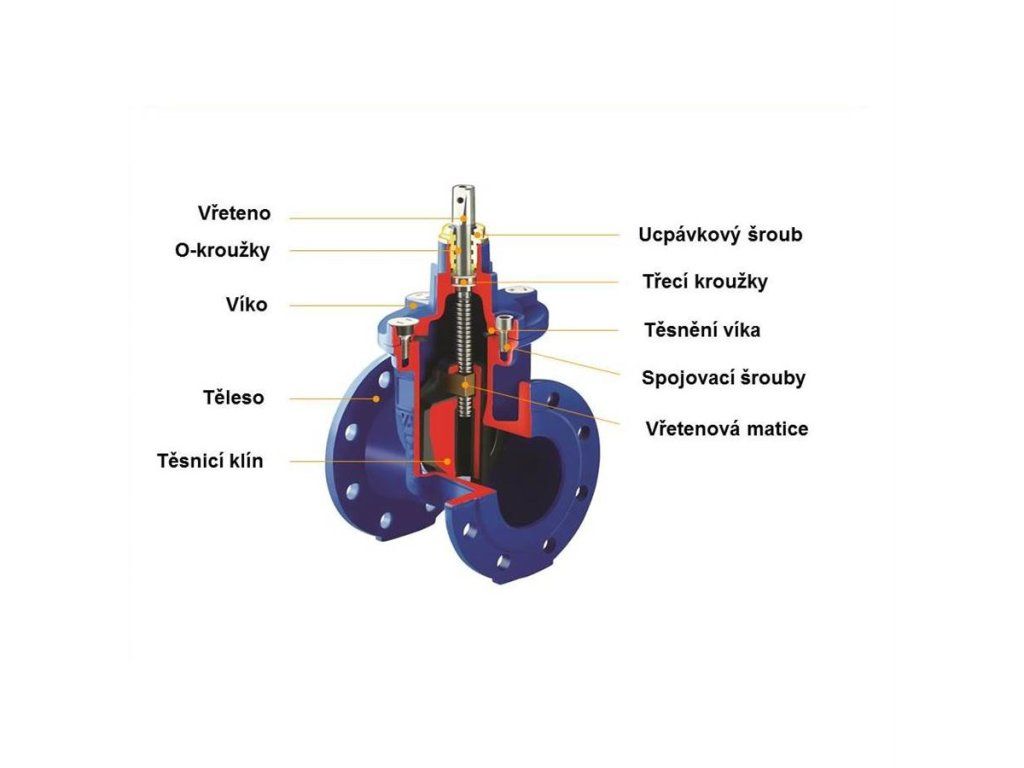

Materiál

• Těleso, víko, klín: tvárná litina EN-GJS-400-15 (GGG-40)
• Klín: celopogumován antibakteriální pryží EPDM
• Vřeteno: korozivzdorná ocel 1.4021 (13% Cr)
• O-kroužky: pryž NBR
• Spojovací šrouby víka: korozivzdorná ocel A2 dle ISO 3506
• Ucpávkový šroub, vřetenová matice: kovaná mosaz

Ochrana proti korozi

• Těžká protikorozní povrchová ochrana v kvalitě GSK.
• Litinové díly vně i uvnitř chráněny epoxidovým povrstvením (odstín RAL 5005).

Určení

• Pitná a surová voda při dovolené pracovní teplotě do 50 °C
• Průtočná rychlost při prac. přetlaku:
  • do 1,0 MPa max. 3 m/s
  • 1,0 – 1,6 MPa max. 4 m/s
• Pracovní přetlak:
  • max. 1,0 MPa (PN 10)
  • max. 1,6 MPa (PN 16)
• Podtlak max. 0,01 MPa (90% vakuum)

Použití

• Obousměrná uzavírací armatura.
• Vhodné i k zakopání do země.
