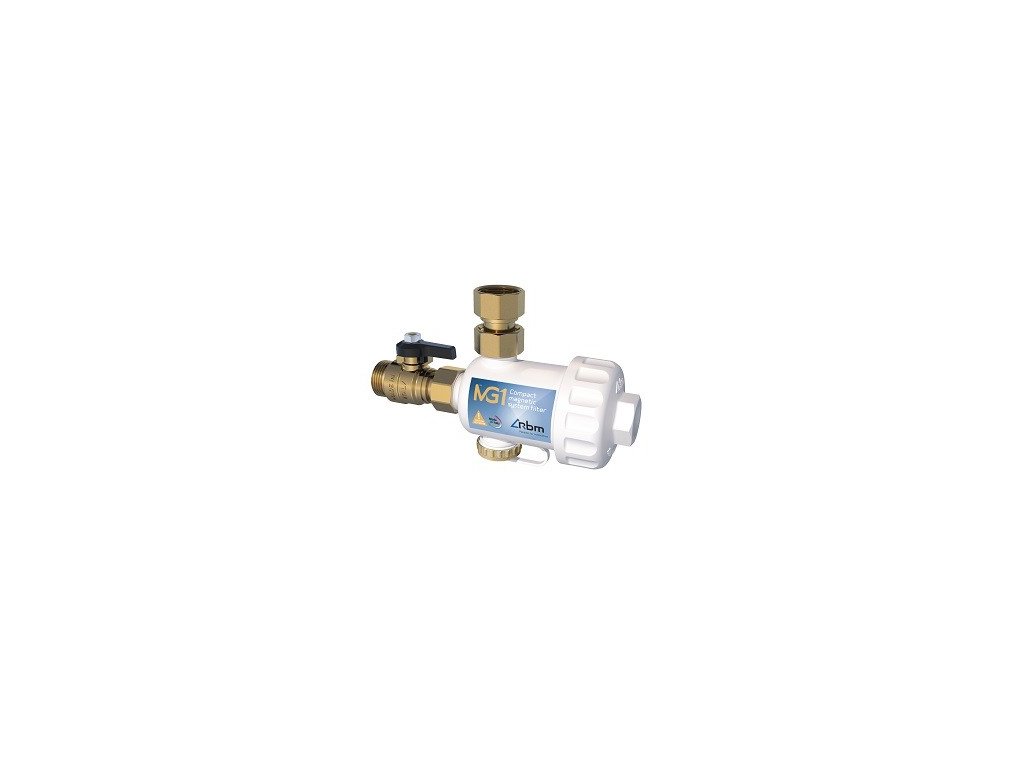

Ultima MG1 bílý, magnetický separační filtr, 3/4", 100 mikronů - pro topné systémy, MG1W

Kompaktní magnetický separační filtr řady ULTIMA LINE na ochranu komponent kolte před poškozením nečistotami, které se vytvoří během provozu systému, nebo před tvorbou nežádoucích usazenin z nekvalitní provozní kapaliny.

V těle filtru je umístěna filtrační nerezová vložka, v jejímž středu je vestavěný magnet. Voda vtéká nejdříve do filtrační vložky, kde dochází k primárnímu zachycení magnetických nečistot na magnet, nemagnetické nečistoty pak zůstávají zachyceny uvnitř filtrační vložky. Tímto způsobem je zajištěno zachycení všech typů nečistot – magnetických i nemagnetických. Filtr by měl být nainstalován na zpětné potrubí do kotle, nejlépe před oběhové čerpadlo. Tato instalace zajistí zachycení všech nečistot, které se uvolnily do vody z radiátorů a potrubí. Všechny nečistoty jsou zachyceny ve filtru. Tím je ochráněno oběhové čerpadlo, kterému hrozí poškození z důvodu nekumulování magnetických nečistot, i výměník kotle, ve kterém by mohlo dojít k tvorbě nežádoucích inkrustů. Filtr MG1 odstraňuje magnetické i nemagnetické nečistoty z provozní kapaliny. Kontinuální čištění provozní kapaliny během běžného provozu zajišťuje nepřetržitou ochranu rizikových míst (oběhová čerpadla, výměník kotle) od nečistot, které se objeví v systému.

Materiálová specifikace:

Technické parametry:

Dle EN 13443, MG1 spadá do skupiny I, která je určena pro výrobky s hladinou hluku do < 20 dB

Rozměry filtru:

Popis filtru:

Hydraulické parametry filtru:

Schéma funkčnosti filtru:

Provozní medium vtéká do filtrační vložky s centrálně umístěným magnetem uvnitř filtru. V první fázi dochází k zachycení všech magnetických nečistot, v druhé fázi jsou zbylé nemagnetické nečistoty zachyceny filtrační vložce. Filtrační vložka s jemností 100 mikronů zajišťuje zachycení i velmi jemných nečistot a kalů. Filtrované medium se vrací po vnějších okrajích filtrační nádoby zpět do systému. Pokud je filtr nainstalován do dříve provozovaného systému, je nutné filtr čistit z důvodu přítomnosti nečistot častěji. Po odfiltrování nečistot frekvence čištění klesá. Případě nevyčištění filtru od nečistot může dojít k celkovému zanesení vložky, zablokování a nepropustnosti filtru. V takovém případě může dojít k velkému tlakovému rozdílu systému a vyvolání poruchy na zdroji tepla (kotle).

Pro odstranění poruchy je v případě zanesení filtru postačující vyčistění filtru a následné opětovné uvedení provozu kotle.

Instalace filtru:

Filtr MG1 doporučujeme umístit na zpětné potrubí, přivádějící vodu z topení do kotle. Tímto bude zajištěno, že veškeré nečistoty ze systému, budou zachyceny ve filtru, před vstupem vody do kotle. Kompaktní velikost umožňuje umístit filtr přímo pod kotel tak, aby nenarušil celkový vzhled kotle. Filtr
doporučuje umístit víčkem na pohledovou stranu.

Varianta 1 – horizontální pozice:
Víčko filtru je na pohledové straně. Varianta 1 má v porovnání s var. 2 větší filtrační kapacitu. Větší filtrační kapacita je zajištěna čím, že voda natéká přímo na magnet, který zachytí magnetické nečistoty všech velikostí, nemagnetické jsou pak zachyceny filtrační vložkou.
Upozornění: pro snadnější čistění filtru doporučujeme instalaci filtru s kulovými ventily na přívod i vývod vody.

Alternativně lze umístit filtr tak, že víčko směřuje dolů. Tato varianta umístění není doporučována, neboť zde není zajištěn přímý nátok vody na magnet.

Varianta 2 – vertikální pozice:
Víčko filtru směřuje k podlaze. Var. 2 má v porovnání s var. 1 nižší filtrační kapacitu. Je to způsobeno tím, že voda v této variantě natéká nejdříve na filtrační vložku, která zachytává nečistoty, vč. magnetických. Tím dochází k dřívějšímu ucpání filtrační vložky a ke snížení filtrační kapacity.
Upozornění: pro snadnější čistění filtru doporučujeme instalaci filtru s kulovými ventily na přívod i vývod vody.

Možná variabilita umístění filtru do pozice horizontální a vertikální je umožněna unifikovaným závitem G 3/4”. Pak je postačující otočit filtr o 90° a připojit ke kulovému ventilu a přímému připojení vyměnit pozice pro kulový ventil a přímé připojení.

Vyčištění filtru, údržba:

Pro zajištění správné funkčnosti filtru je nutná pravidelná kontrola a čištění filtru. Před vyčištěním filtru MG1, zkontrolujte, že je čištění bezpečné. Doporučujeme vypnout kotel a nechat ochladit provozní vodu na bezpečnou teplotu, aby nedošlo k úrazu při čištění.

Při horizontální pozici uzavřete kulový ventil (kulové ventily) přivádějící vodu do filtru. Opatrně vyšroubujte vypouštěcí víčko a vypusťte vodu (obr. 1 / obr. 2).

V případě umístění filtru ve vertikální pozici uzavřete ventil(y), povolte víčko filtru a vypusťte vodu z celého filtru (obr. 3). Víčko filtru můžete odšroubovat klíčem o velikosti 29 mm. Po vypuštění vody z filtru vyšroubuje víčko filtru. Očistěte filtrační vložku a omyjte vodou.

Sejměte krytku magnetu, krytku očistěte a omyjte. Omyté a čisté komponenty opět zkompletujte – nasaďte krytku na magnet, filtrační vložku vsuňte do víčka filtru.

Zkontrolujte, zda není poškozen těsnicí O kroužek, v případě poškození jej vyměňte. Filtr opět zkompletujte. Filtr napouštějte vodou pomalu, aby bylo možné zkontrolovat těsnost filtru.

Pro zajištění správného utažení můžete použít momentové klíče:

• víčko filtru: utahovací moment 10÷12 Nm
• vypouštěcí víčko: utahovací moment 6÷7 Nm

Pro správnou funkčnost filtru doporučujeme kontrolu a vyčištění filtru alespoň jednou ročně. V případě instalace do nového systému je nutné kontrola nejpozději po jednom měsíci provozu. V případě instalace filtru do již provozovaného systému může být nutnost čistění častější, a to v závislosti na znečistění systému.

UPOZORNĚNÍ!
Součástí filtru MG1 je silný magnet vytvářející rozsáhlé magnetické pole. Vytvořené magnetické pole může být ohrožující pro elektronické přístroje v okolí magnetu.
