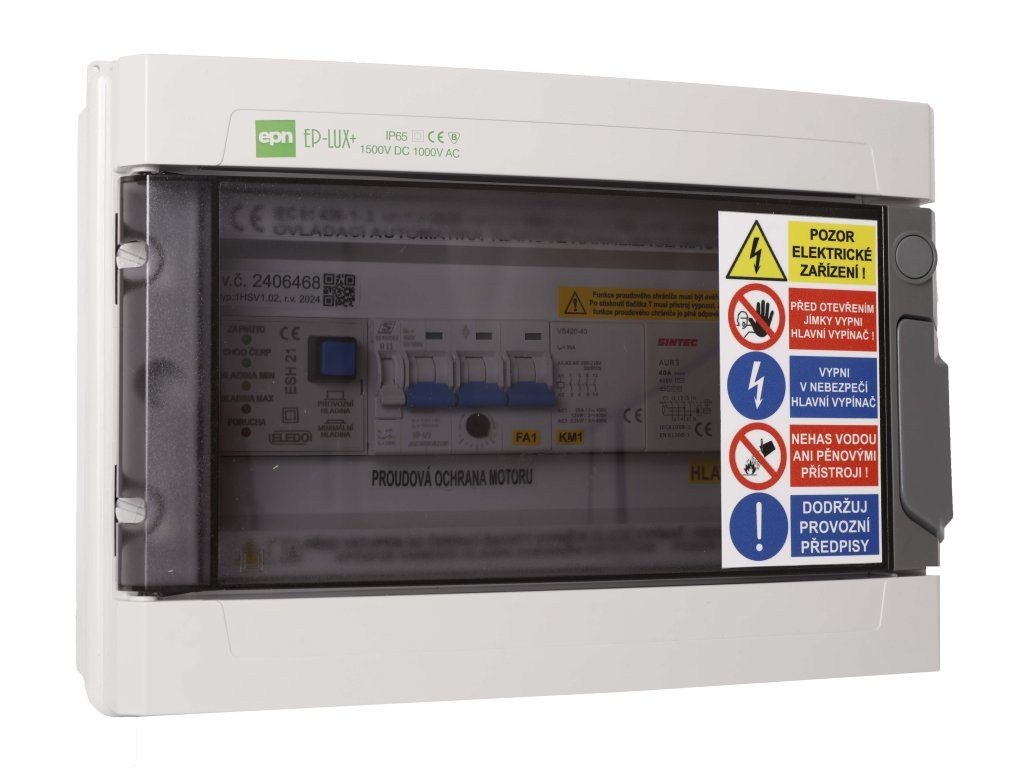

PUMPA spínací skříňka MASTER - řízení elektrodou a plováky, s proudovým chráničem 3,2A ZB00041982

Detailní popis produktu

Popis funkce zařízení

• Ovládací automatika je určena k řízení chodu čerpadla tlakové kanalizace a ke hlídání a signalizováni provozních i poruchových stavů. Předností tohoto zařízení je nenáročná obsluha, která spočívá v systému elektrodového snímání hladin, které bylo zvlášť vyvinuto pro toto náročné prostředí.


• Kombinovaný snímač hladiny je určen k automatickému řízení chodu čerpadla pro splašková a jinak znečištěná prostředí vodivých kapalin kde hrozí znečištění snímacích prvků. Kombinovaný je proto, že pracuje v jednom provozním (elektrodové spínání) a dvou havarijních režimech (plovákové spínání).


• Přístroj může vyhodnocovat stav hladiny bez použití všech tří snímacích prvků. Může pracovat jak v pouze plovákovém spínání, tak pouze v elektrodovém spínání, nebo v kombinaci elektrodového spínání a jednoho plováku – rozhoduje složení snímané kapaliny. Pro zvlášť znečištěné kapaliny (tuky, pevné částice) se doporučuje použití všech tří prvků.


• Pro provozní spínání čerpadel je určena snímací elektroda, která je zavěšena shora a při pouhém doteku s kapalinou se spustí časovací obvod, takže k rozepnutí není použit další snímač, který je vždy zdrojem znečišťování. Druhá elektroda je stále ponořena u dna. U horní snímací elektrody nedochází ke znečištění, protože při normálním provozním stavu je stále nad hladinou.


• Provozní vypnutí hladiny by mělo být nastaveno tak, aby nedošlo k vynořování spodního plováku. Při normálním provozu je spodní plovák stále pod vodou, a proto nedochází k jeho znečištění.


• Horní plovák nám při případné poruše elektrod (jejich rozepnutí) převezme jejich funkci a spínání je dále řízeno automatizovaně v rozsahu zapínací a vypínací úrovně plováku. Při sepnutí horního plováku dochází k signalizaci poruchového stavu červenou kontrolkou hladiny maximální popř. akusticky. Při normálním provozu nedochází ke znečišťování plováku, protože je stále nad hladinou. Sepnutí horního plováku je využito při střídavém chodu dvou čerpadel k sepnutí obou čerpadel (velký nátok vody), nebo při provozu jednoho čerpadla k připnutí dalšího čerpadla při velkém nátoku při deštích.


• Spínač provozních stavů na panelu komponentu nám při sepnutí do polohy hladiny minimální - (plovákové spínání) spustí časovací obvod jako při sepnutí elektrodami. Vyčerpání se provádí z důvodu údržby, revize, nebo čištění čerpací jímky. Úplné vyčerpání jímky je signalizováno žlutou kontrolkou hladiny minimální. Tlačítko stačí stisknout na dobu cca 1sekundy. Doba časového obvodu se reguluje trimrem po sejmutí krytu modulu ESH 21, zde je také uveden čas. .
• Spodní plovák nám při případné poruše elektrod (trvalé sepnutí), nebo při sepnutí spínače provozních stavů do polohy hladina minimální zabrání chodu čerpadla bez vody a provoz je dále automatizovaně řízen v rozsahu zapínací a vypínací úrovně plováku. Rozepnutí spodního plováku je signalizováno žlutou kontrolkou hladiny minimální.


• U tohoto způsobu snímání nedochází k rozkladu elektrod vlivem elektrolýzy, protože obvod mezi elektrodami je uzavřen jen mžikově při sepnutí. Lze plynule nastavit citlivost elektrod.


• Zařízení se vyrábí s verzí vestavěné akustické signalizace hladiny max. a poruchy motoru.


• Čas čerpání se reguluje po sejmutí horního krytu komponentu ESH 21 trimrem, zde je také uvedena doba času.

Činnost ovládacích prvků automatiky

Hlavní vypínač – slouží k vypnutí celého zařízení včetně ovládacího obvodu. Pokud je jako hlavní vypínač použit proudový chránič je nutno 1x za měsíc provést test proudového chrániče. Po stlačení tlačítka T musí vypnout. Pokud chránič nevybaví je nutno ho neprodleně vyměnit.

Proudová ochrana motoru – chrání motor před jeho zničením v případě vniknutí mechanických nečistot do řezacího ústrojí čerpadla, před jeho přetížením, nebo při výpadku jedné z fází.

Spínač provozních stavů – slouží k vyčerpání do hladiny minimální pro účel čištění a údržby. Po sepnutí spínače se čerpadlo uvede v chod po dobu nastavenou pro čerpání při hladině provozní. Úplné vyčerpání signalizuje žlutá kontrolka hladiny minimální a dojde k zablokování chodu čerpadla.
