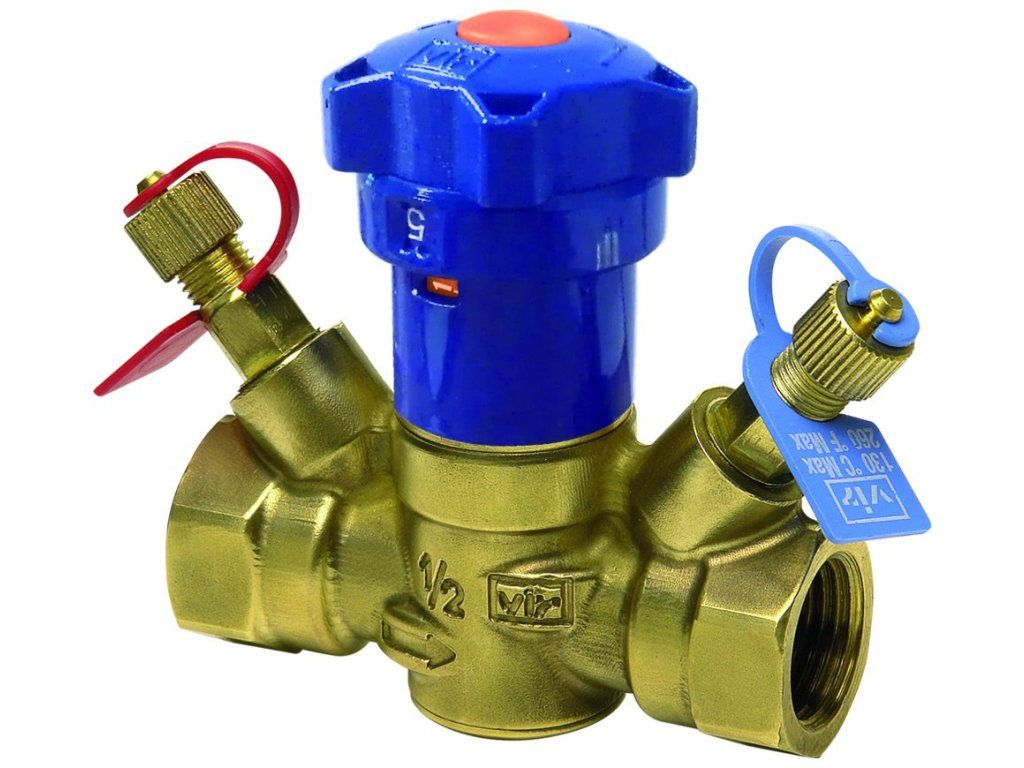

Hydronix ruční vyvažovací ventil D9535 DN 15, 9535015
Kód: 48811Detailní popis produktu
Ruční vyvažovací ventily D9535 jsou závitové armatury určené pro přesné vyvažování méně rozsáhlých rozvodů vytápění i chlazení a pro instalace na vstup do daného spotřebiče.
Ventily jsou k dispozici v DN 15–20. Dimenze DN 15 vyrábíme ve 2 verzích - pro okruhy s velmi malými průtoky (Kvs 0,93) a ve standardním provedení.
Vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.
Oblast použití:
- Rozvody vytápění, chlazení a TUV
- Rozvody teplé (pitné) vody
Funkce:
- Přednastavení požadovaného průtoku okruhem
- Aretace – zajištění proti nežádoucí manipulaci
- Měření průtoku, tlaku a teploty
- Uzavírání
| Rozměry | DN 15–20 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Jmenovitý tlak | PN 20 | ||||||||||
| Max. pracovní teplota | 120 °C (PN 10) 80 °C (PN 20) | ||||||||||
| Min. pracovní teplota | -10 °C | ||||||||||
| Materiál |
| ||||||||||
| Značení |
|
| Varianta produktu | Kvs | Obj. číslo |
|---|---|---|
| vyvažovací ventil D9535 DN 15 LF | 0,93 | 9535 014 |
| vyvažovací ventil D9535 DN 15 | 1,58 | 9535 015 |
| vyvažovací ventil D9535 DN 20 | 2,89 | 9535 020 |
Použití
Soustava s konstantním průtokem
Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:
- Fancoily s 3-cestnými regulačními ventily
- Chladicí trámy s 3-cestnými regulačními ventily
- VZT jednotky s 3-cestnými regulačními ventily
D9535 na vstupu do spotřebiče
- omezení max. průtoku daným spotřebičem
- kompletní diagnostika v místě instalace
- pro větší spotřebiče je možné použít verzi D9505, mebo přírubové provedení 447
D9535 ve zkratu před spotřebičem
- kompenzace tlakové ztráty výměníku spotřebiče a tedy zajištění shodné tlakové ztráty portů A-AB a B-AB 3-cestného regulačního ventilu
- typicky u VZT jednotek, méně často u malých spotřebičů
Soustava s proměnným průtokem
Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:
- Fancoily s 2-cestnými regulačními ventily
- Chladicí trámy s 2-cestnými regulačními ventily
- VZT jednotky s 2-cestnými regulačními ventily
- otopné soustavy s termostatickými ventily
D9535 na vstupu do spotřebiče
- omezení max. průtoku daným spotřebičem
- kompletní diagnostika v místě instalace
- u menších spotřebičů (fancoily, chladicí trámy) je možné sloučit funkci ručního vyvažovacího ventilu a 2-cestného regulačního ventilu a použít ventil D9525
D9535 ve zkratu před VZT jednotkou s čerpadlem vnitřního okruhu
- nastavení minimálního cirkulačního průtoku tak, aby byla v místě instalace VZT jednotky kdykoli k dispozici teplá voda
- výrazné snížení rizika zamrznutí výměníku při nasávání čerstvého vzduchu
Doplňkové parametry
| Kategorie: | Vyvažovací armatury |
|---|---|
| Záruka: | 24 |
| Hmotnost: | 0.5 kg |
| Výrobce: | Hydronix |
